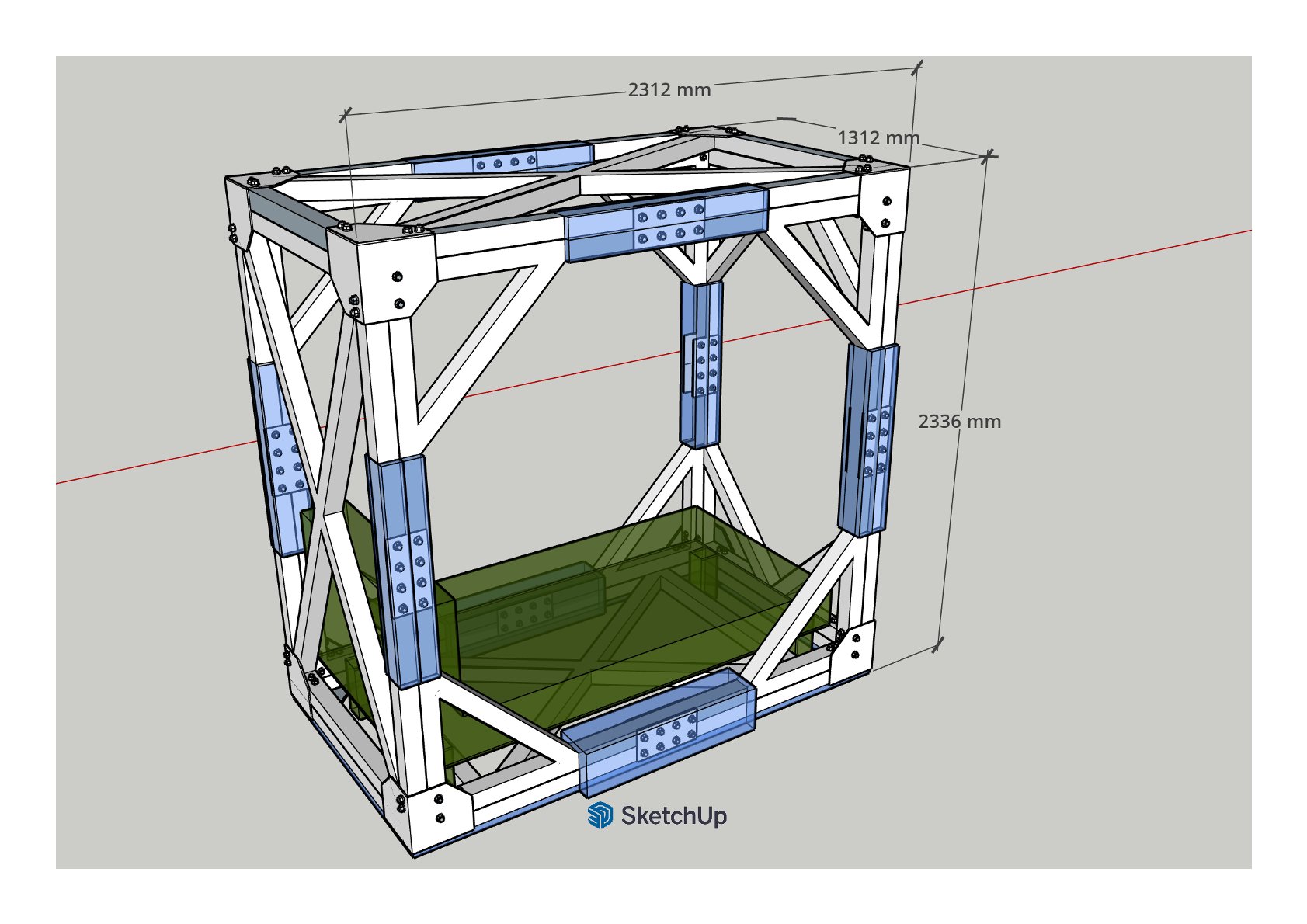

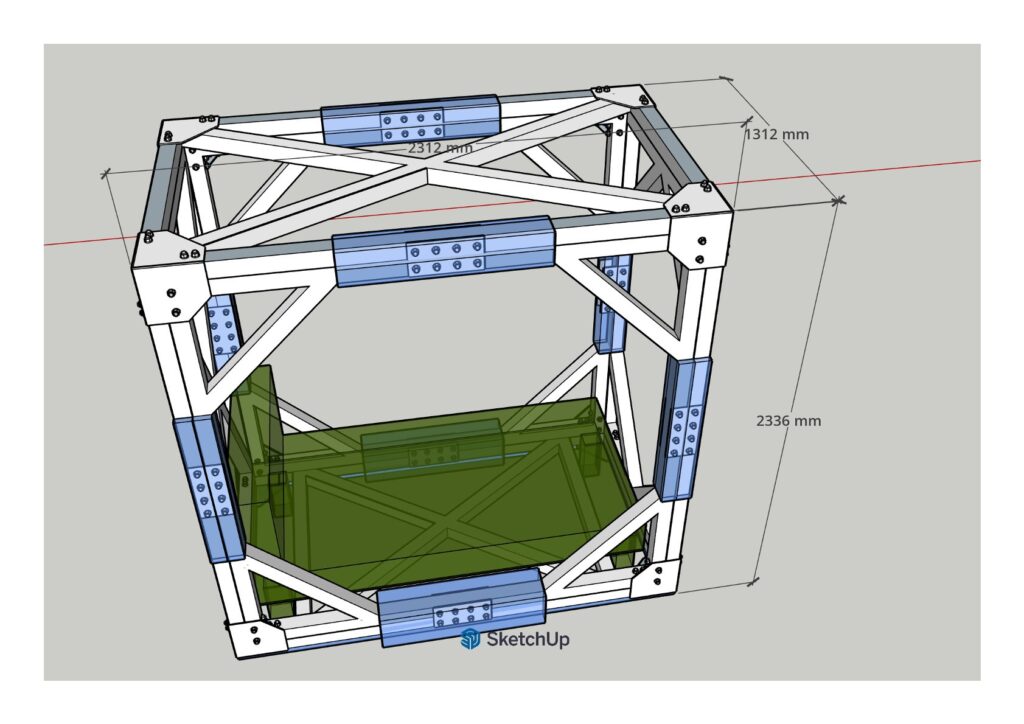

各面１面ごとに工場で溶接固定しパネル状にして運搬、現地にて組み立てます、各コーナー、中間位置を緊結し剛性を高めます、足元中間の緊結は木板で、柱の中間の緊結は布で覆います、鉄骨の塗装は木目調でもいいと考えています。
床からの画像も見て下さい、お客様のベッドに合わせて採寸し補強位置を決めます。
パネルの１面全て工場で溶接、現地にて各面を組み立てて箱を作りコーナー、中間を緊結します、

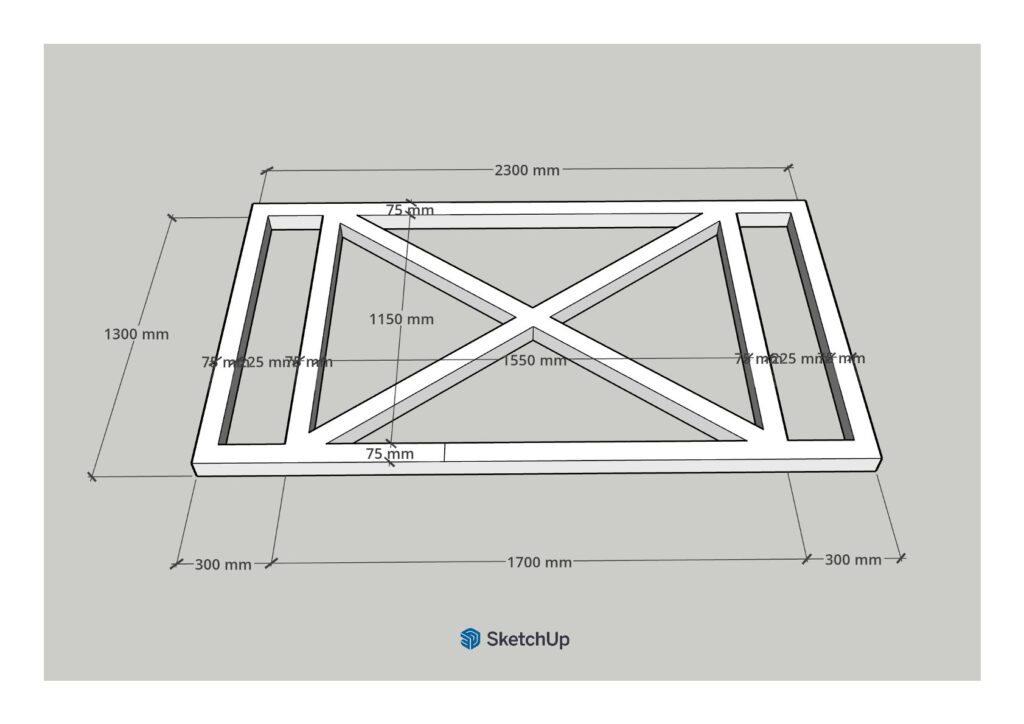

床面と天井面のパネルです。

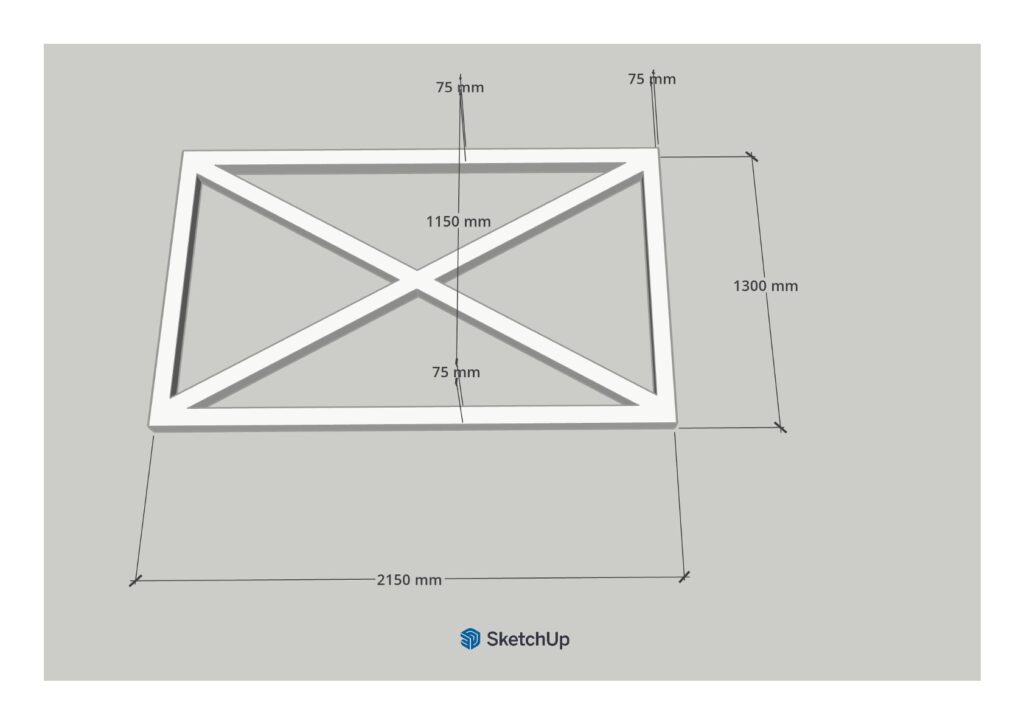

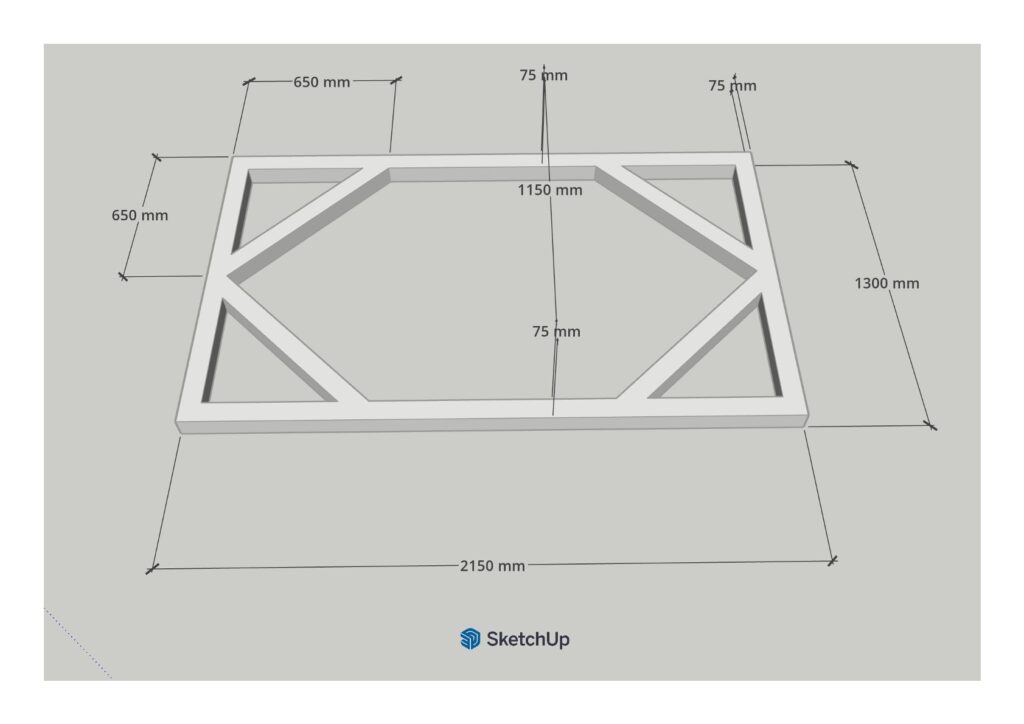

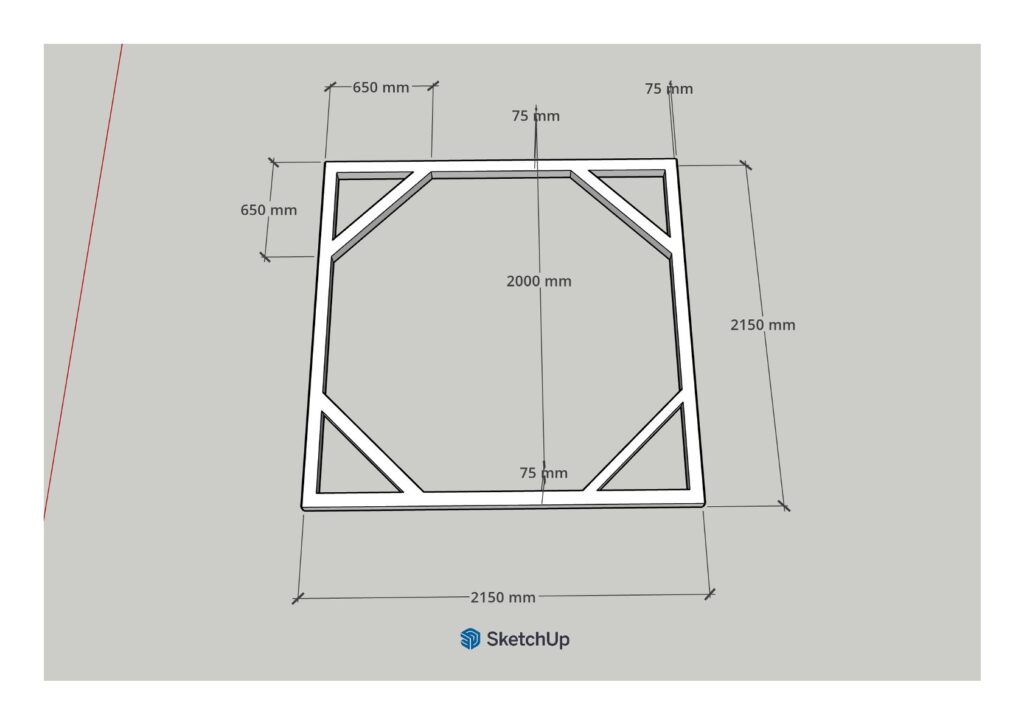

立上り面パネル、足の面、両サイド面、頭の面

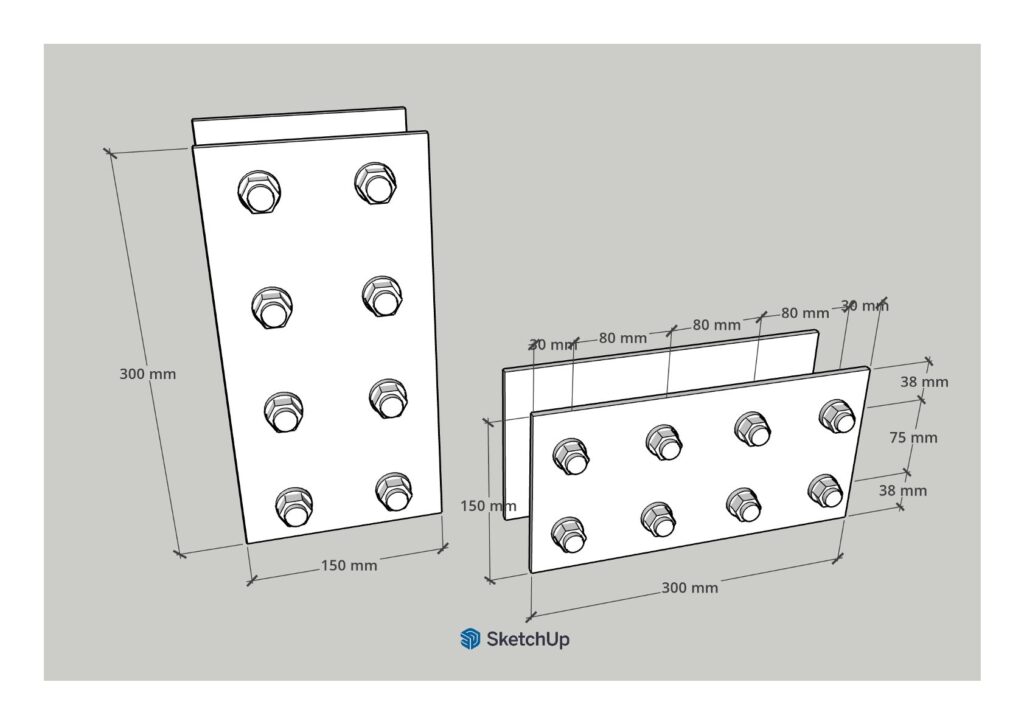

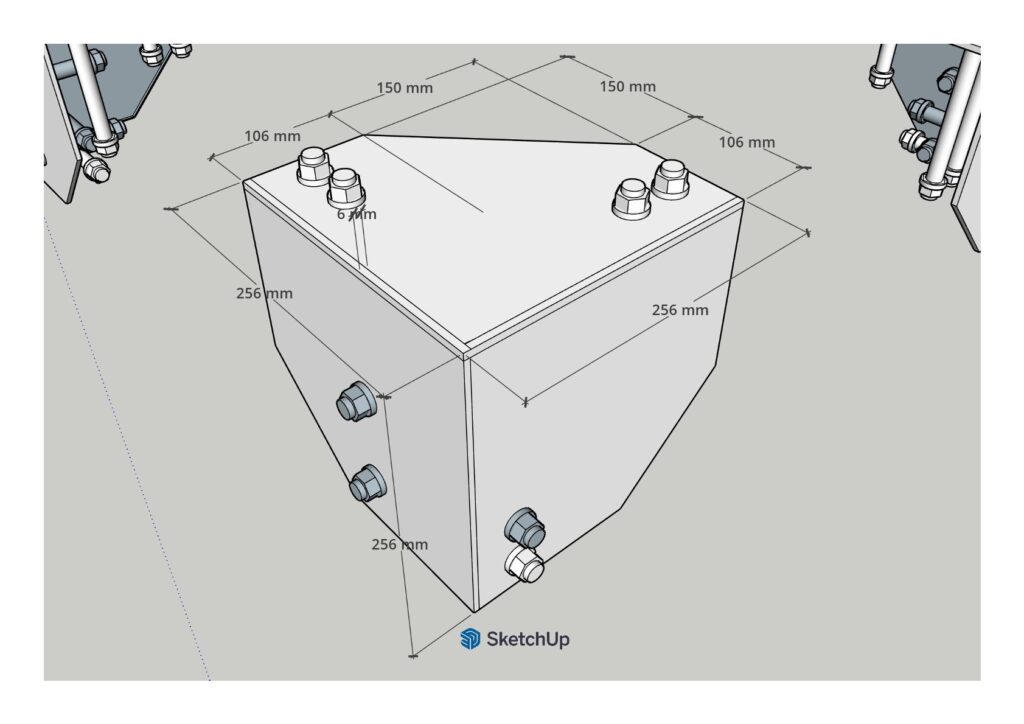

コーナーと中間の緊結部材は構造計算により変更があります

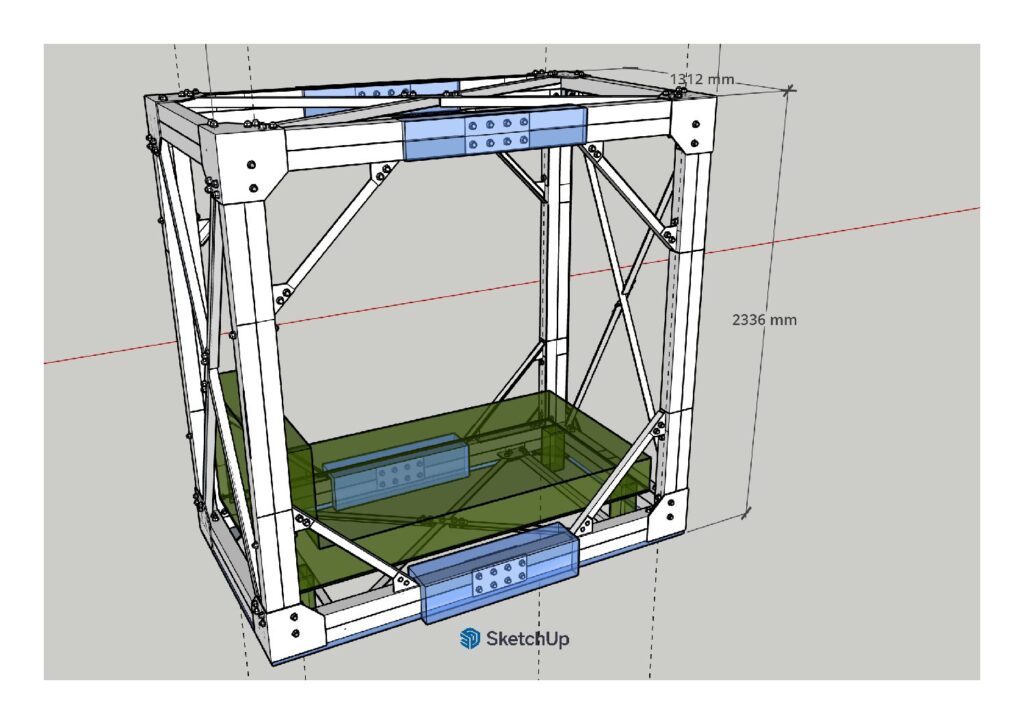

上の図面で柱の中間部分のボルト固定がうっとうしい感じがするので下図の様に上下の頬杖で隠れる位置に１本のボルトで縫う形にしました、構造計算で変わるかもしれませんが普段の使い勝手を考えました、またパネル１枚の荷重が１００㎏以上となる場合もあるのでパネル内部の筋交いをボルト止めに変更する場合も考えられます。
